D系列双路输出 30~180双组开关电源

D系列双路输出 30~180双组开关电源

产品概述:技术参数:项目D-30AD-30B输出输出通道CH1CH2CH1CH2直流电压5V12V5V24V额定电流4A1A2A1A电流范围0.5-5A0.1-1.5A0.5-2A0.1-1A额定功率32W35W纹波及噪

产品简介

技术参数:

项目D-30AD-30B
输出输出通道CH1CH2CH1CH2
直流电压                           5V12V5V24V
额定电流4A1A2A1A
电流范围0.5-5A0.1-1.5A0.5-2A0.1-1A
额定功率32W35W
纹波及噪声 ①<50mV<120mV<50mV<120mV
电压精度±2%±10%±2%±10%
输出电压调节范围CH1: ±10%
负载调整率 ±1.5% ±3.0% ±1.5% ±3.0%
线性调整率 ±0.5% ±1.0% ±0.5% ±1.0%
输入电压范围85-132VAC/176-264VAC   47Hz~63Hz (254VDC~370VDC)
效率(典型) ②>78%>81%
工作电流<0.75A   110VAC   <0.4A 220VAC
冲击电流110VAC  18A,     220VAC  45A
启动、上升、保持时间500ms、30ms、50ms :220VAC/1200ms、30ms、10ms   :115VAC
保护过载保护     105%-150%  类型:恒流输出 +VO降至欠压点 切断输出 复位:从新上电
短路保护 +VO降至欠压点 关闭输出
环境工作温度、湿度-10℃~+50℃;20%~90RH
存储温度、湿度-20℃~+85℃;10%~95RH
安规耐电压 输入-输出:1.5KVAC   输入-外壳:1.5kVAC 输出-外壳:0.5KVAC     历时1分钟
漏电流输入-输出        1.5KVAC时 <5mA
漏电流输入-输出          220VAC时 <1mA
隔离电阻输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ
其他尺寸129*98*38mm
净重量/毛重量400/430g
备注

①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量。

②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。

精度:包含设定误差,线性调整率和负载调整率

线性调整率测试方法:在额定负载下从低电压到高电压测试

负载调整率测试方法:从0%-100%额定负载。

启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长,当操作海拔高于2000米时,操作环境温度需调降5℃/1000米

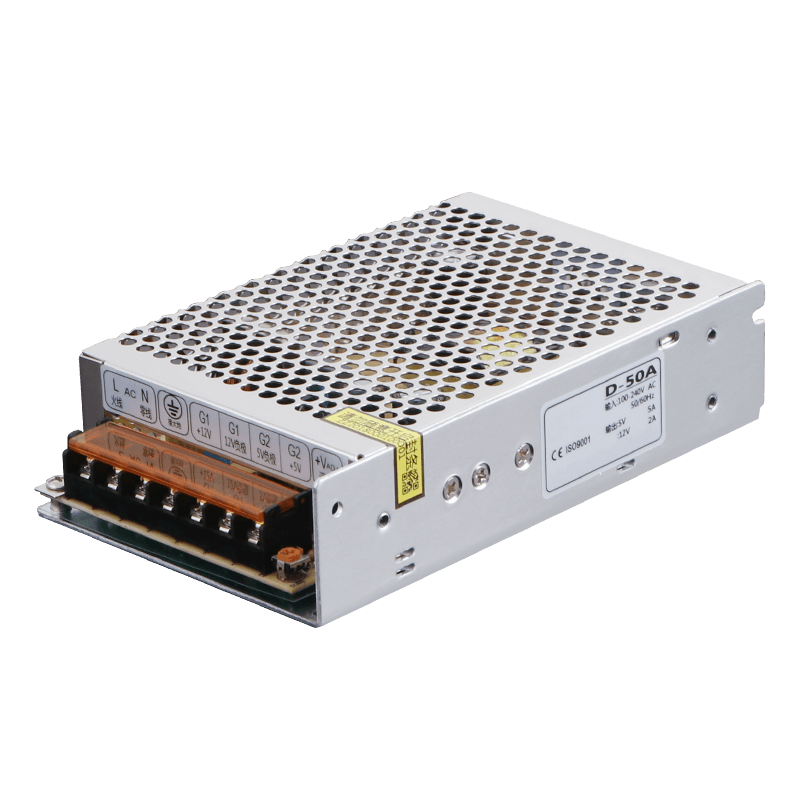

项目D-50AD-50BD-50C
输出输出通道CH1CH2CH1CH2CH1CH2
直流电压                           5V12V5V24V12V24V
额定电流5A2A5A1A2A1A
电流范围0.5-6A0.1-3A0.5-6A0.1-1.5A0.5-3A0.1-1.5A
额定功率49W49W48W
纹波及噪声 ①<50mV<120mV<50mV<120mV<120mV<120mV
电压精度±2%±10%±2%±10%±1.5%±10%
输出电压调节范围CH1: ±10%
负载调整率 ±1.5% ±3.0% ±1.5% ±3.0% ±1.5% ±3.0%
线性调整率 ±0.5% ±1.0% ±0.5% ±1.0% ±0.5% ±1.0%
输入电压范围85-264VAC   47Hz~63Hz (254VDC~370VDC)
效率(典型) ②>78%>81%>81%
工作电流<1.1A   110VAC   <0.65A 220VAC
冲击电流110VAC  18A,     220VAC  45A
启动、上升、保持时间500ms、30ms、50ms :220VAC/1200ms、30ms、10ms   :115VAC
保护过载保护     105%-150%  类型:恒流输出 +VO降至欠压点 切断输出 复位:从新上电
短路保护 +VO降至欠压点 关闭输出
环境工作温度、湿度-10℃~+50℃;20%~90RH
存储温度、湿度-20℃~+85℃;10%~95RH
安规耐电压 输入-输出:1.5KVAC   输入-外壳:1.5kVAC 输出-外壳:0.5KVAC     历时1分钟
漏电流输入-输出        1.5KVAC时 <5mA
漏电流输入-输出          220VAC时 <1mA
隔离电阻输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ
其他尺寸159*98*38mm
净重量/毛重量440/470g
备注

①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量

②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。

精度:包含设定误差,线性调整率和负载调整率。

线性调整率测试方法:在额定负载下从低电压到高电压测试

负载调整率测试方法:从0%-100%额定负载。

启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长,当操作海拔高于2000米时,操作环境温度需调降5℃/1000

项目D-60AD-60BD-60C
输出输出通道CH1CH2CH1CH2CH1CH2
直流电压                           5V12V5V24V12V24V
额定电流5A3A5A1.5A3A1A
电流范围0.5-6A0.1-3.5A0.5-6A0.1-2A0.5-3.5A0.1-1.5A
额定功率61W61W60W
纹波及噪声 ①<50mV<120mV<50mV<120mV<120mV<120mV
电压精度±2%±10%±2%±10%±1.5%±10%
输出电压调节范围CH1: ±10%
负载调整率 ±1.5% ±3.0% ±1.5% ±3.0% ±1.5% ±3.0%
线性调整率 ±0.5% ±1.0% ±0.5% ±1.0% ±0.5% ±1.0%
输入电压范围85-264VAC   47Hz~63Hz (254VDC~370VDC)
效率(典型) ②>78%>81%>81%
工作电流<1.1A   110VAC   <0.65A 220VAC
冲击电流110VAC  18A,     220VAC  45A
启动、上升、保持时间500ms、30ms、50ms :220VAC/1200ms、30ms、10ms   :115VAC
保护过载保护     105%-150%  类型:恒流输出 +VO降至欠压点 切断输出 复位:从新上电
短路保护 +VO降至欠压点 关闭输出
环境工作温度、湿度-10℃~+50℃;20%~90RH
存储温度、湿度-20℃~+85℃;10%~95RH
安规耐电压 输入-输出:1.5KVAC   输入-外壳:1.5kVAC 输出-外壳:0.5KVAC     历时1分钟
漏电流输入-输出        1.5KVAC时 <5mA
漏电流输入-输出          220VAC时 <1mA
隔离电阻输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ
其他尺寸159*98*38mm
净重量/毛重量440/470g
备注

①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量

②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。

精度:包含设定误差,线性调整率和负载调整率。

线性调整率测试方法:在额定负载下从低电压到高电压测试

负载调整率测试方法:从0%-100%额定负载。

启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长, 当操作海拔高于2000米时,操作环境温度需调降5℃/1000米

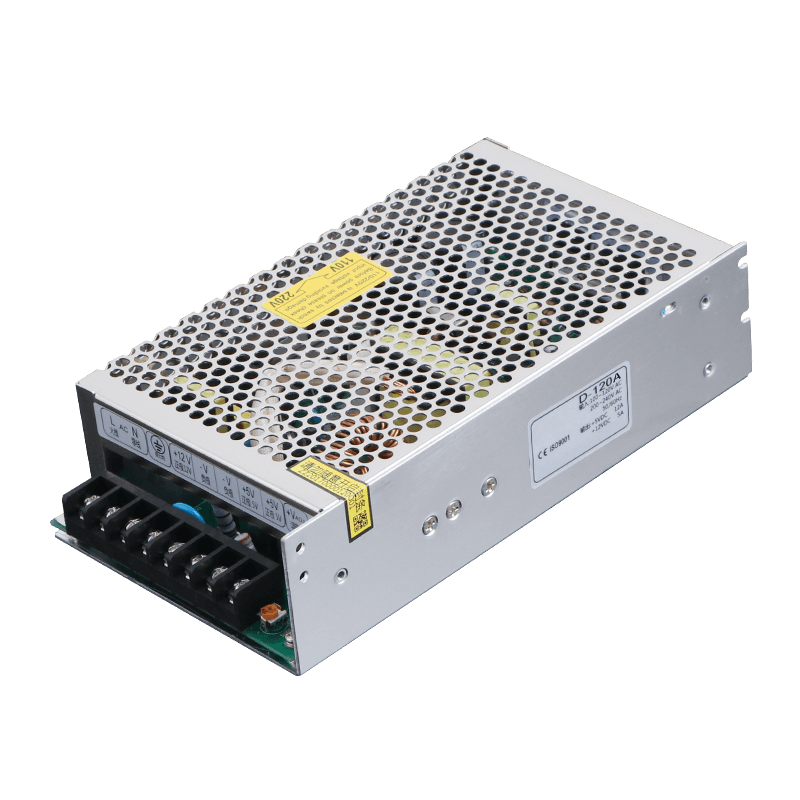

项目D-120AD-120BD-120C
输出输出通道CH1CH2CH1CH2CH1CH2
直流电压                           5V12V5V24V12V24V
额定电流12A5A12A2.5A5A2.5A
电流范围0.5-15A0.1-7A0.5-15A0.1-3.5A0.5-7A0.1-3.5A
额定功率120W120W120W
纹波及噪声 ①<50mV<120mV<50mV<120mV<120mV<120mV
电压精度±2%±10%±2%±10%±1.5%±10%
输出电压调节范围CH1: ±10%
负载调整率 ±1.5% ±3.0% ±1.5% ±3.0% ±1.5% ±3.0%
线性调整率 ±0.5% ±1.0% ±0.5% ±1.0% ±0.5% ±1.0%
输入电压范围85-132/180-264VAC   47Hz~63Hz (254VDC~370VDC)
效率(典型) ②>78%>81%>81%
工作电流<2.2A   110VAC   <1.1A 220VAC
冲击电流110VAC  20A,     220VAC  50A
启动、上升、保持时间2000ms、30ms、20ms :220VAC/1200ms、30ms、10ms   :115VAC
保护过载保护     105%-150%  类型:恒流输出 +VO降至欠压点 切断输出 复位:从新上电
短路保护 +VO降至欠压点 关闭输出
环境工作温度、湿度-10℃~+50℃;20%~90RH
存储温度、湿度-20℃~+85℃;10%~95RH
安规耐电压 输入-输出:1.5KVAC   输入-外壳:1.5kVAC 输出-外壳:0.5KVAC     历时1分钟
漏电流输入-输出        1.5KVAC时 <5mA
漏电流输入-输出          240VAC时 <2mA
隔离电阻输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ
其他尺寸199*110*50mm
净重量/毛重量616.3/654.3g
备注

①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量

②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。

精度:包含设定误差,线性调整率和负载调整率。

线性调整率测试方法:在额定负载下从低电压到高电压测试

负载调整率测试方法:从0%-100%额定负载。

启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长,

当操作海拔高于2000米时,操作环境温度需调降5℃/1000米

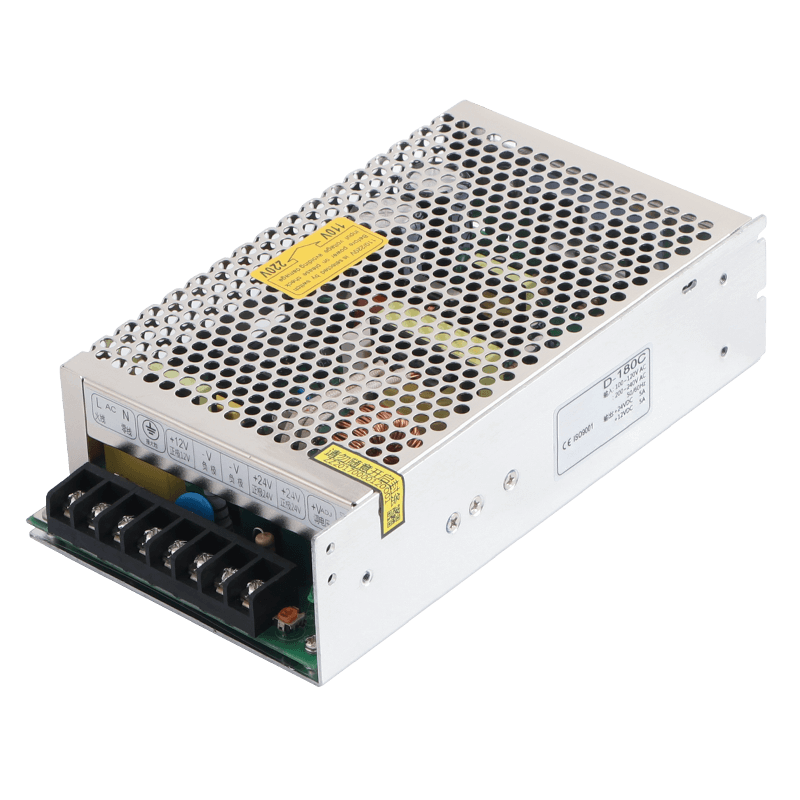

项目D-180AD-180BD-180C
输出输出通道CH1CH2CH1CH2CH1CH2
直流电压                           12V5V24V5V24V12V
额定电流12.5A6A6.25A6A5A5A
电流范围1-15A0.5-7A1-7.5A0.5-7A1-7A0.5-6A
额定功率180W180W180W
纹波及噪声 ①<120mV<120mV<240mV<120mV<240mV<120mV
电压精度±2%±10%±2%±10%±1.5%±10%
输出电压调节范围CH1 ±10%
负载调整率 ±1.5% ±3.0% ±1.5% ±3.0% ±1.5% ±3.0%
线性调整率 ±0.5% ±1.0% ±0.5% ±1.0% ±0.5% ±1.0%
输入电压范围85-132/180-264VAC   47Hz~63Hz (254VDC~370VDC)
效率(典型) ②>78%>81%>81%
工作电流<2.5A   110VAC   <1.2A 220VAC
冲击电流110VAC  20A     220VAC  50A
启动、上升、保持时间2000ms30ms20ms 220VAC/1200ms30ms10ms   115VAC
保护过载保护     105%-150%  类型:恒流输出 +VO降至欠压点 切断输出 复位:从新上电
短路保护 +VO降至欠压点 关闭输出
环境工作温度、湿度-10℃~+50℃;20%90RH
存储温度、湿度-20℃~+85℃;10%95RH
安规耐电压 输入-输出:1.5KVAC   输入-外壳:1.5kVAC 输出-外壳:0.5KVAC     历时1分钟
漏电流输入-输出        1.5KVAC时 <5mA
漏电流输入-输出          240VAC时 <2mA
隔离电阻输入-输出, 输入-外壳, 输出-外壳 500VDC/100MΩ
其他尺寸199*110*50mm
净重量/毛重量616.3/654.3g
备注

①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量。

②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。

精度:包含设定误差,线性调整率和负载调整率

线性调整率测试方法:在额定负载下从低电压到高电压测试

负载调整率测试方法:从0%-100%额定负载。
