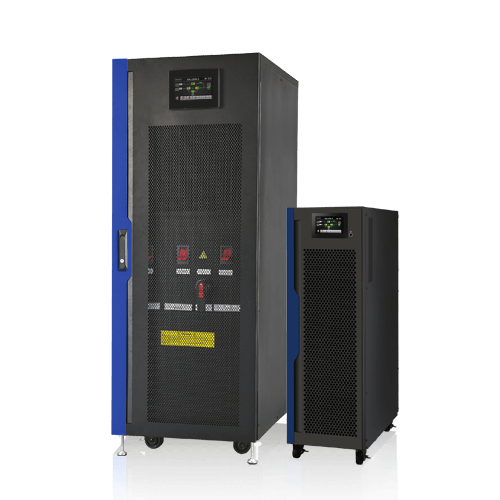

产品概述：可插拔电源模块Galleon III 3P / 3P UPS 从30K到200K，插拔式功率模组设计与前维修设计，简化维修，并配备Power walk in功能，减小系统启动的冲击电流，降低并机系统下对发电机容量的需求。
可插拔电源模块
Galleon III 3P / 3P UPS 从30K到200K，插拔式功率模组设计与前维修设计，简化维修，并配备Power walk in功能，减小系统启动的冲击电流，降低并机系统下对发电机容量的需求。
主要特点
●DSP技术保证高效
●输出功率因数1.0
●插拔式简易电源模块设计
●由前面板检修的设计，使维护工作更便利
●各相位偏差主动式功率因数校正
●紧急关机功能（EPO）
●双AC输入
●适用一般电池最多可平行4台运行
●Power walk in功能，降低并机系统下对发电机的冲击
●兼容发电机
●电池数量可调
●提供维护双向
●3级可扩展充电设计，可优化电池性能
●任选配隔离变压器，提供完全隔离及抑制共模噪声
产品规格
| MODEL | Galleon III 3/3-30K(L) | Galleon III 3/3-60KL | Galleon III 3/3-100KL | Galleon III 3/3-120KL | Galleon III 3/3-180KL | Galleon III 3/3-200KL | |
| 容量 | 30 KVA / 30 KW | 60 KVA / 60 KW | 100 KVA / 100 KW | 120 KVA / 120 KW | 180 KVA / 180 KW | 200 KVA / 200 KW | |
| 相位 | 三相进/三相出 | ||||||
| 并机功能 | 4 | ||||||
| 输入 | |||||||
| 电压范围 | 110-300 VAC @ 50% 负载; 176-276 VAC @ 100% 负载 | ||||||
| 额定电压 | 3 x 380/400 /415 VAC (3Ph+N) | ||||||
| 频率范围 | 40~70 Hz | ||||||
| 功率因数 | ≧ 0.99 @ 100% 负载 | ||||||
| 谐波失真（THDi） | < 4% 全线性负载 | ||||||
| 输出 | |||||||
| 输出电压 | 3 x 360*/380/400/415 VAC (3Ph+N) | ||||||
| 频率范围（电池模式） | 50/60 Hz ± 1% | ||||||
| 转移时间 | AC模式到电池模式 | 0 | |||||
| 转移时间 | 逆变器到旁路 | 0 | |||||
| 波形（电池模式） | 纯正弦波 | ||||||
| 当前波峰比率 | 3:1 (max.) | ||||||
| 谐波失真 | ≦2% THD (线性负载 ) ≦5% THD (非线性负载) | ||||||
| 频率范围（同步范围） | 46~54Hz or 56~64Hz | ||||||
| 交流电压调节（电池模式） | ± 1% | ||||||
| 过载能力 | 100-110% 维持 60 分钟, 111-125% 维持 10 分钟, 126%~150% 维持 1 分钟; >150% 维持 400毫秒 | ||||||
| 效率 | |||||||
| 电池模式 | 95% | ||||||
| 交流模式 | 96% | ||||||
| ECO 模式 | 99% | ||||||
| 旁路 | |||||||
| 过载能力 | > 130％1分钟（预设值） 持续工作直到断路器保护（可选） | ||||||
| 额定电压 | 3 x 380/400/415 VAC (3Ph+N) | ||||||
| 电压范围 | 305VAC~457VAC | ||||||
| 频率范围（同步范围） | 46~54Hz or 56~64Hz | ||||||
| 电池 | |||||||
| 标机 | 充电器电压 | (16+16) x 2 | N/A | ||||
| 标机 | 充电电流（最大） | 2A | N/A | ||||
| 标机 | 数量 | +/- 13.65 VDC * N ± 1% (N = 16~20) | N/A | ||||
| 标机 | 电池类型 | 12V/7Ah | N/A | ||||
| 长机 | 充电器电压 | +/-13.65V*N (N = 16~20) | +/-13.65V*N (N = 16~20) | ||||
| 长机 | 充电电流（最大） | 1-12A,可调式 | 1-18A (可调式) | 2-36A (可调式) | 3-54A (可调式) | ||
| 长机 | 数量 | 32~40 颗 (可调式) | |||||
| 长机 | 电池类型 | 根据实际应用搭配多个电池箱 | |||||
| 警报 | |||||||
| 电池模式 | 每4秒发声一次 | ||||||
| 低电量 | 每一秒都有声音 | ||||||
| 故障 | 连续鸣响 | ||||||
| 过载 | 每秒发声两次 | ||||||
| 环境 | |||||||
| 海拔高度 | 满载时0 ~ 1500m | ||||||
| 工作温度 | 0-40°C | ||||||
| 工作湿度 | <95% (不冷凝) | 0~95% RH @ 0- 40°C (不冷凝) | |||||
| 噪音水平 | 小于65dB @ 1米 | 小于70dB @ 1米 | |||||
| 物理 | |||||||
| 标机 | 净重/公斤 | 815 x 300 x 1000 | N/A | ||||
| 标机 | 尺寸，深 X 寛 X 高（mm） | 207 | N/A | ||||
| 长机 | 净重/公斤 | 56 | 74 | 250 | 340 | 345 | |
| 长机 | 尺寸，深 X 寛 X 高（mm） | 815 x 300 x 1000 | 974 x 600 x 1600 | ||||
| 管理 | |||||||
| 可选的SNMP | 通过SNMP管理器和Web浏览器进行电源管理 | ||||||
| 智能RS-232 / USB | 支援 Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, MAC | ||||||
| 显示说明 | |||||||
| 7吋触控式彩色液晶面板 | UPS状态，负载水平，电池水平，输入/输出电压，放电计时器和故障情况 | ||||||
